Шим Регулятор Оборотов Вентилятора Печки
- ШИМ работает. Начинает раскручиваться вентилятор. Регулятор оборотов двигателя печки.

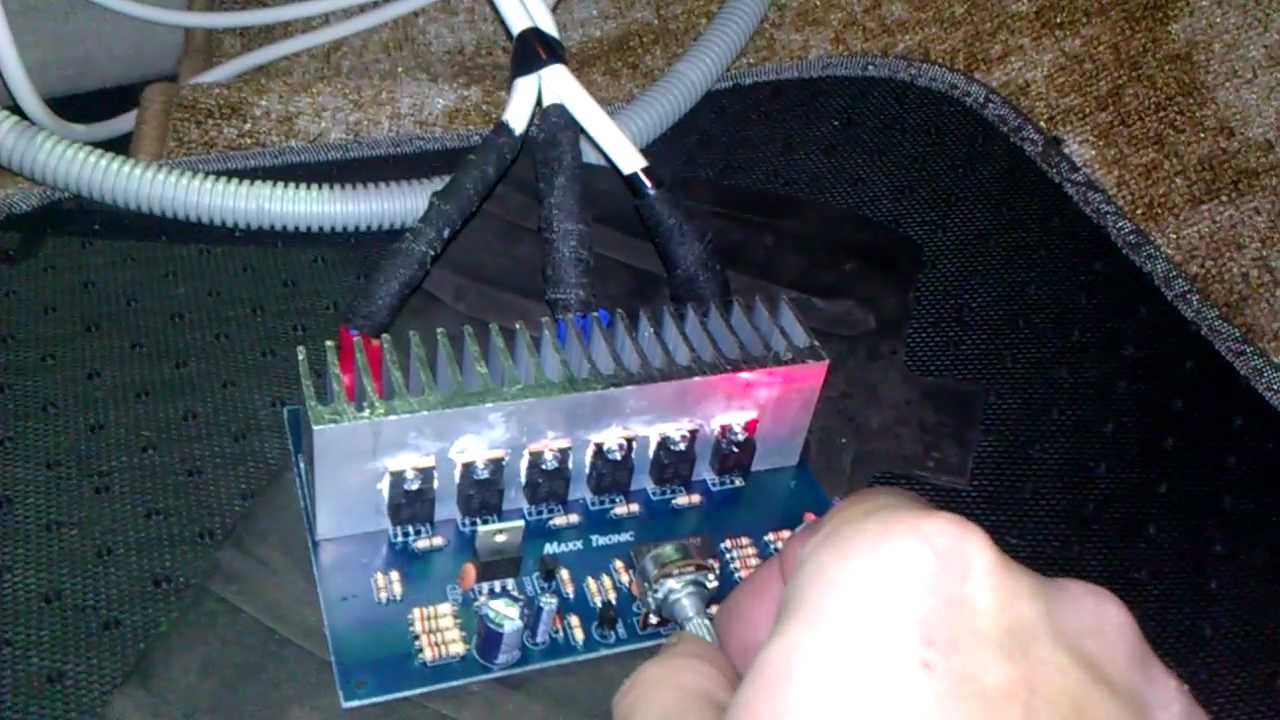

- В очередной раз перелопачивая интернет наткнулся на этот сайт, на котором чел описывал китайский мощный ШИМ регулятор на пару десятков ампер. Ради любопытства приклеил к своему ШИМу три транзистора по схеме китайца.
- Хотел в авто сделать регулировку оборотов вентилятора печки с помощью ШИМ регулятора вместо резисторов. Приобрёл такой регулятор, развязал моторчик от минуса кузова. Примерно до половины диапазона регулировки поток воздуха практически не ощущается из дефлекторов, зато мотор гудит.
Шим Регулятор Оборотов Вентилятора Печки Купить
Это устройство может работать как регулятор скорости вентилятора печки в автомобиле.
Поправил hugarin - Среда, 06:54 Среда, 08:29 Сообщение # Друзья Активность: 1201 Offline запрос не совсем реальный: при таком токе потребуются мощные транзисторы + радиаторы для них.Короче конструкция получится слишком громозкой. Поэтому производитель применил пошаговое включение двигателя через несколько балластных резисторов. Собственно гря вариант такой: берешь схему стабилизатора вращения двигателя от какого- нибудь совдеповского магнитофона (к примеру Вега 326) и ставишь более мощные транзисторы. Двигатель сам по себе гудеть может и ни одна схема тут не поможет Речь идет о гуле 'пении' двигателя, который может быть, к примеру при ШИМ регулировании на определенных частотах. Среда, 09:18 Сообщение # Друзья Активность: 455 Offline hugarin, Смотри Среда, 10:05 Сообщение # Друзья Активность: 1201 Offline Ксюня, вариант неплохой, но так или иначе ШИМ все равно потребуется. Так что вопрос о помехах остается открыт.
Хотя, попробовать можно Среда, 10:27 Сообщение # Пользователи Активность: 32 Offline. Поправил hugarin - Среда, 10:42 Среда, 11:00 Сообщение # Друзья Активность: 455 Offline hugarin, Я собирал на 561 микросхеме и мощном полевике.Но предназначалась схема для ламп дальнего света.Нагрузку в 10А регулирует легко,но как будет на моторе не знаю.А лезть в проводку машины чтоб проверить мне не охота.Вот внешний вид того что у меня вышло. Переменный резистор после регулировки должен был заменен на постоянный,нужного номинала,но я не учел что схема включена в минусовой провод и для моей цели не подошла.Нужно изменять подключение и проводимость полевика.Но зато вышел хороший регулятор тока для зарядного. Поправил Ксюня - Среда, 11:04 Среда, 13:00 Сообщение # Пользователи Активность: 32 Offline Есть самая простая схема на таймере 555 (Цитата к схеме: Конденсатор пришлось заменить на 0,22mf, ибо с тем что на схеме двигатель печки поёт серенады.
Полевик тоже был заменён на IRFZ48N. Совсем не греется. ) И есть ссылка на похожую схему - переделку регулятора освещения. Кто что думает? Раз люди опробовали с двигателем печки эти схемы, я склоняюсь ближе к ним. И там еще говорится о необходимости фильтрации высокочастотных импульсов от ШИМ какими-то конденсаторами с золотой маркировкой - вот что это за конденсаторы я не понял.
Поправил hugarin - Среда, 13:11 Среда, 15:02 Сообщение # Друзья Активность: 455 Offline hugarin, Да все ети схемы одно и тоже,только на разных деталях.А если двигатель будет петь серенады,то надо зашунтировать его конденсатором.Я много читал про ето и каждый на одну и ту же схему дает разные отзывы.Одни утверждают что у них ничего не пищит у других наоборот,серенады.Каждая схема вырабатывает прямоугольные импульсы с регулируемой частотой заполнения и от етого никуда не денешся.Можно немного поиграть с частотой,с фильтрами.Но ето можно сделать в каждой схеме. Добавлено (, 14:53) - Вот специально пошел нацепил на свою схему ШИМа вентилятор от компа.Никаких писков нету.Только на самых самых малых оборотах когда он еле крутился, слышался писк.Но во первых на таких оборотах он работать не будет,а во вторых писк легко убрался подключением паралельно вентилятору конденсатора емкостью 30 мкф. Добавлено (, 15:02). Какими-то конденсаторами с золотой маркировкой - вот что это за конденсаторы я не понял.
Шим Регулятор Оборотов Вентилятора Печки
Можно взять обычный кондер но обязательно паралельно ему подключить керамический емкостью 0.2-0.33 мкф.Оксидные конденсаторы имеют большое сопротивление на высокой частоте и изза етого сильно греются.Для етого нужен керамический,он возьмет на себя высокочастотные импульсы Четверг, 05:20 Сообщение # Пользователи Активность: 32 Offline Ксюня, Спасибо за развернутый ответ. Тогда мне проще остановиться на вот этой схеме: Буду ориентироваться на частоту 22 кГц. Хочу выяснить оставшиеся вопросы. На схеме параллельно двигателю диод справится 1N4007 или нужен диод Шотки? Диоды 1N4148 можно заменить на 1N4007 или нет? С5 какого типа конденсатор? И какой он должен быть для 22 кГц?
Насколько вероятны помехи для радио в магнитоле?
